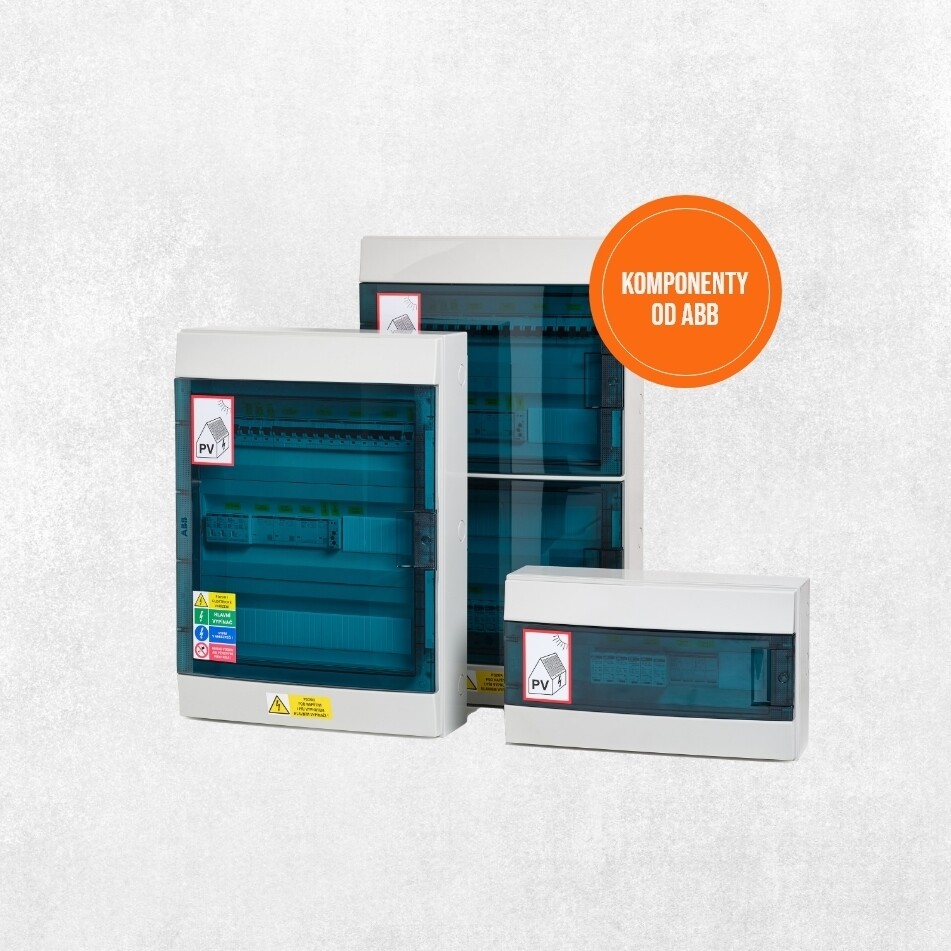

ROZVADĚČE PRO FOTOVOLTAICKÉ ELEKTRÁRNY

Rozvaděče vyrábíme v souladu s bezpečnostními požadavky na fotovoltaiku s těmito vlastnostmi:

• Automatická záloha (back-up) celého domu
• Přepěťové ochrany AC, DC třída ochrany I + II
• Vazební odpojovač
• Evropský výrobce komponent ABB
• HDO na odpojení FVE
• Možnost jištění Wallbox
• Možnost integrace systému ohřevu teplé vody INFIGY
• Možnost přepěťové ochrany AC
• Rozvaděče jsou z řady MISTRAL od ABB.

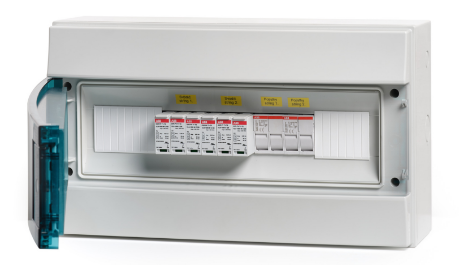

DC Rozvaděč

Slouží k ochraně DC strany střídače proti přepětí ze solárních panelů.
Obsahuje přepěťovou ochranu od ABB PV T1-T2 12.5-1000,
pojistkový odpojovač E92/32 PV včetně válcových pojistek pro fotovoltaiku 15 A E9F15 a svorky pro snadné
připojení vodičů.

• Certifikace na 1000V DC
• Rozměr 430 x 250 x 155, IP 65 H
• Velikost 18 modulů

Varianty

• PV rozvaděč pro DC, 1 string
• PV rozvaděč pro DC, 2 string
• PV rozvaděč pro DC, 3 string

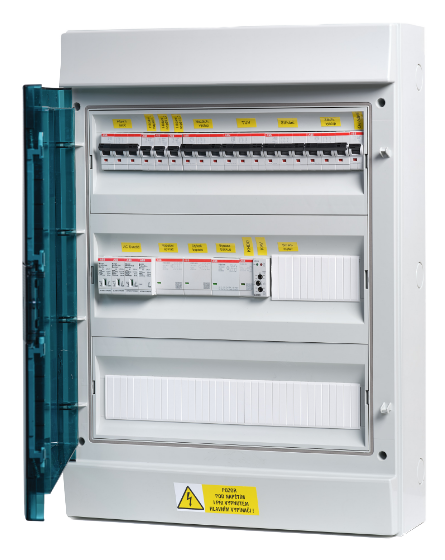

AC Rozvaděč

Obsahuje nezálohovaný a zálohovaný výstup, který díky kombinaci stykačů v případě výpadku proudu automaticky přepne na napájení z baterií a odpojí zbytek elektrárny od sítě.
V rozvaděči se nachází krizové odpojení střídače HDO (N0%).

• Certifikace na 400V AC
• Rozměr 430 x 600 x 155, IP 65
• Velikost 54 modulů

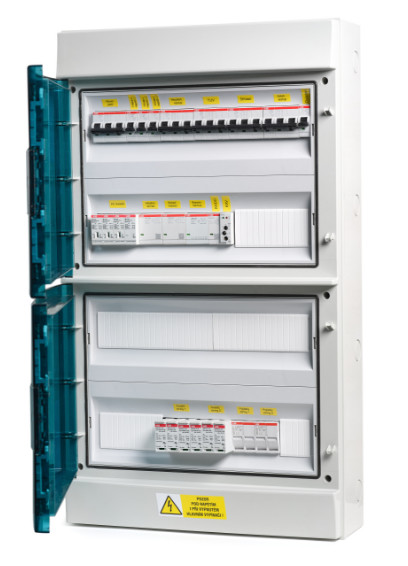

AC+DC Rozvaděč

Tento rozvaděč je kombinací výše zmíněných rozvaděčů.

• Certifikace na 400V AC a 1000V DC
• Rozměr 430 x 735 x 155, IP 65
• Velikost 72 modulů

Varianty

• PV rozvaděč AC + DC, 1 string
• PV rozvaděč AC + DC, 2 string
